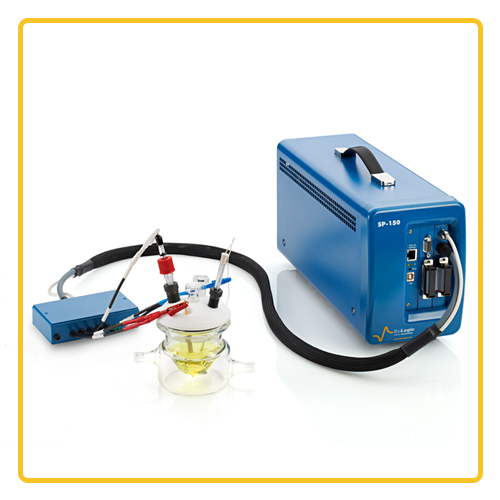

SP150e – Gazdaságos kutatási potenciosztát
μA-tól 800 A-ig: Az erő hogy többet tudjAz SP–150e az egyetlen amperre képes alap elektrokémiai munkaállomás, amely nagy áramerősséggel (akár 800 A külső erősítőkkel), három EIS minőségjelzővel (THD, NSD, NSR) büszkélkedhet az elektrokémiai impedancia spektroszkópia érvényesítéséhez és Ethernet-kompatibilitásra a jobb csoportmunka érdekében.
Az új BioLogic SP-150e egy elektrokémiai munkaállomás, amelyet úgy terveztek, hogy az Ön kutatási igényeihez igazodjon. Ez a kétcsatornás, EIS-képes elektrokémiai munkaállomás az általános elektrokémiai alkalmazások széles skálájához tökéletes, de a ±1 A áramtartomány különösen alkalmassá teszi az energetikai alkalmazásokhoz, beleértve az akkumulátort, szuperkondenzátort, üzemanyagcellát (RRDE kompatibilis) és elektrolízis-kutatást.
Ha nagyobb teljesítményre van szüksége, ez a sokoldalú elektrokémiai munkaállomás az Ön kutatási igényeivel együtt fog növekedni. Az SP –150e az egyetlen amperes munkaállomás, amely nagy áramerősséggel (800 A erősítőkkel), három EIS minőségjelzővel (THD, NSD, NSR) büszkélkedhet az EIS ellenőrzéséhez, valamint Ethernet-kompatibilitást a jobb csoportmunka érdekében.
Az SP-150e sokoldalú, átfogó specifikációját a BioLogic benchmark vezérlő és elemző szoftvere, az EC-Lab egészíti ki. A fejlett elemzési technikák közvetlenül a szoftverben kezelhetők (nem kell exportálni), a Z-Fit EIS illesztőszoftver pedig szintén az interfészbe van ágyazva. Vezérlés, elemzés, illesztés – minden egy helyen, így időt takaríthat meg és megkönnyíti az elektrokémiai méréseket.
RÉSZLETEK
Műszaki paraméterek
A műszer szállítható egy vagy két csatornás verzióban. Ez lehetővé teszi például egy forgó korong elektróda vagy egy kvarckristály mikromérleg csatlakoztatását és irányítását mérés közben, és természetesen eközben rögzíti a keletkezett adatokat.
Az SP-150e készüléket EC-Lab® szoftvercsomaggal szállítjuk, vagyis ez benne van a műszer árában..
| Általános paraméterek | |
|---|---|
| Elérhető mérési csatornák | 2 |
| Csatlakoztatható elektródák | 2, 3, 4, 5 elektróda |
| Polarizációs feszültség | 20 V, állítható ±10 V között [-20 ; 20] V |
| Beállási idő | 20 µs EC-Lab fejlesztői csomaggal, 200 µs EC-Labbal |
| Szoftver | EC-Lab, EC-Lab fejlesztői csomag |
| Kompatibilitás kiegészítőkkel | Igen |
| Méretek (Sz x Mé x Ma) | 136 x 372 x 209 mm |
| Súly | 3,9 kg |
| Teljesítményigény | 110 W |
| Interfészek | Ethernet (Direct, LAN, Wifi), USB 2.0 |
| Csatorna specifikációk | |
| Feszültség | |
| Tartományok | Testreszabható 20 V-ig (pl. 0–20 V). 60 V-ig FlexP-0060 / FlexP0160 esetén. |
| Pontosság | < 0,1 % FSR* (20 mV) |
| Felbontás | 5 µV – 305 µV; 76 µV 10 V alatt, 152 µV 10–15 V között, 305 µV 15–20 V között |
| Áram | |
| Tartományok | ±10 µA – ±1 A (6 tartomány), automatikus váltás; 800 A-ig négy FlexP-0012-vel |
| Pontosság | < 0,1 % FSR* (min. 20 nA) |
| Felbontás | A tartomány 0,004%-a (min. 760 pA) |
| EIS | |
| EIS képesség | 1 MHz – 10 µHz |
| EIS minőségi mutatók | Igen („e” típusú csatornakártyával) |
| *FSR = Teljes skálatartomány | |
| Információk haladóknak | |
| Lebegő opciók | CE a földre csatlakoztatva |
| Permeáció (WE a földön) | Nem |
| Multielektródás mérés | Igen („e” típusú csatornakártyával) |
| Szűrő | Szoftver |
| Bemenet/kimenet |
2× analóg bemenet 1× analóg kimenet 3× TTL (trigger be/kimenet és biztonság) 2× monitor kimenet (áram és feszültség) |
| Stabilitásvezérlő mód | 7 sávszélesség |
| Kalibrálás | Több mint 50 ellenőrzött pont |
Kimeneti feszültség: 20 V
Kimeneti feszültség: 20 V
Választható [-20;0] V , [0;+20] V.
Feszültség felbontás: 5 μV
Áram mérési határok
Áram mérési határok
± 10 µA és ± 1 A között (6 tartomány).
Automatikus áramtartomány váltás.
800 A-ig négy FlexP-0012-vel.
Feszültség felbontás: 5 μV
Polarizációs feszültség
Polarizációs feszültség
±10 V
Impedancia (EIS) mérés: 10 µHz ÷ 1 MHz
Felhasználási területek
z SP-150 segítségével kivitelezhető a klasszikus elektrokémiai szinte mindegyik ismert módszere.
Klasszikus Elektrokémia
Energia tároló rendszerek
Korrózió tanulmányozása
Elektrokémiai impledancia
Szenzorok fejlesztése
Elektroanalitika
EC-Lab® Vezérlő szoftver
Átfogó és erőteljes szoftvercsomag
Az EC-Lab® a BioLogic által kifejlesztett szoftvercsomag az elektrokémiai mérések tervezésére, elvégzésére, az adatok feldolgozására és grafikai megjeleniítésére, a folyamatok modellezésére.
A több mint 15 éves fejlesztés, modernizálás a technikák és jellemzők folyamatos fejlesztése révén az EC-Lab® szoftver a potenciosztátokat vezérlő szoftverek referenciapontjává vált és ezt még minden felhasználónk elismerte!
Az EC-Lab® egy közös platform az összes Bio-Logic potenciosztosztát / galvanostat vezérlésére, függetlenül attól, hogy az egycsatornás vagy a többcsatornás rendszereket alkalmazunk. Az EC-Lab® szoftver egy multi-eszköz szoftver, amely képes több potenciosztátot vezérelni egyetlen interfészen keresztül.
Naprakész szoftver verzió
Naprakész szoftver verzióFolyamatos Ingyenes szoftverfrissítés a felhasználók számára
Széleskörűen felhasználható
Széleskörűen felhasználhatóTámogatja az összes BioLogic eszközt
Ethernet támogatott
Ethernet támogatottPufferkezelés a biztonságos adatátvitel érdekében.
Megosztható
MegoszthatóTöbbcsatornás rendszerek támogatása több felhasználó számára.
Szoftver kalibrálás
Szoftver kalibrálásFolyamatos és pontos mérések érdekében.
Mesterséges Intelligencia
Mesterséges IntelligenciaAutomatikusan felismeri az alacsony áramerősséget/analóg opciót.
Eredmények feldolgozása

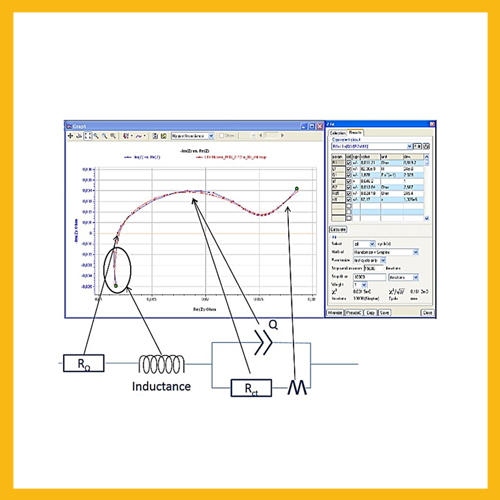

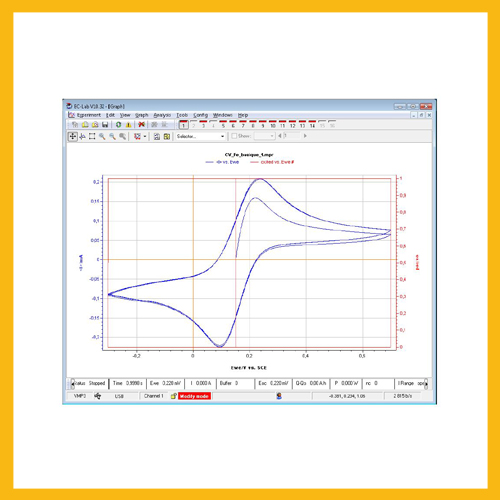

Az EC-Lab® szoftver több mint 80 előreprogramozott elektrokémiai technikát képes kivitelezni, de nem csak mérési módszereket biztosítja, hanem a legmodernebb adatfeldolgozást is mellékeli hozzá.
Külső eszköz csatlakoztatása
Az EC-Lab® fejlett külső eszköz konfigurációs menüvel rendelkezik, amely úgy konfigurálható, hogy külön eszközről, például QCM-ről, RRDE-ről vagy termosztatikus kamráról adatokat tároljon és rögzítsen. A kísérletek alatt a potenciosztát vezérli a külső egységet is, így az szinkronizálva van a műszerrel.
Nagyáramú erősítő (BOOSTER)
RÉSZLETEK
Kvarc kristály mikromérleg
RÉSZLETEK

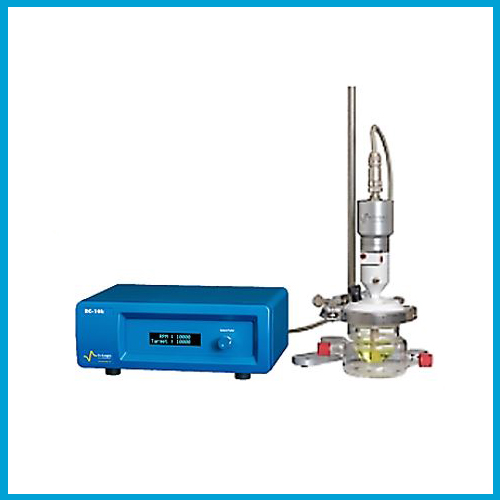

Forgó korong elektróda blokk
RÉSZLETEK

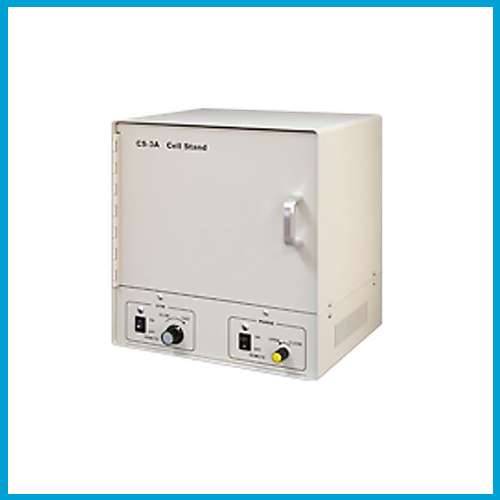

Elektrokémiai Faraday kalitka
RÉSZLETEK
Referenciahelyek Magyarországon
A BioLogic műszerparkból az SP-150 potenciosztát/galvanosztát- ot vásárolta meg legtöbb intézmény. Csak néhány példa, hol működnek ezek a műszerek.

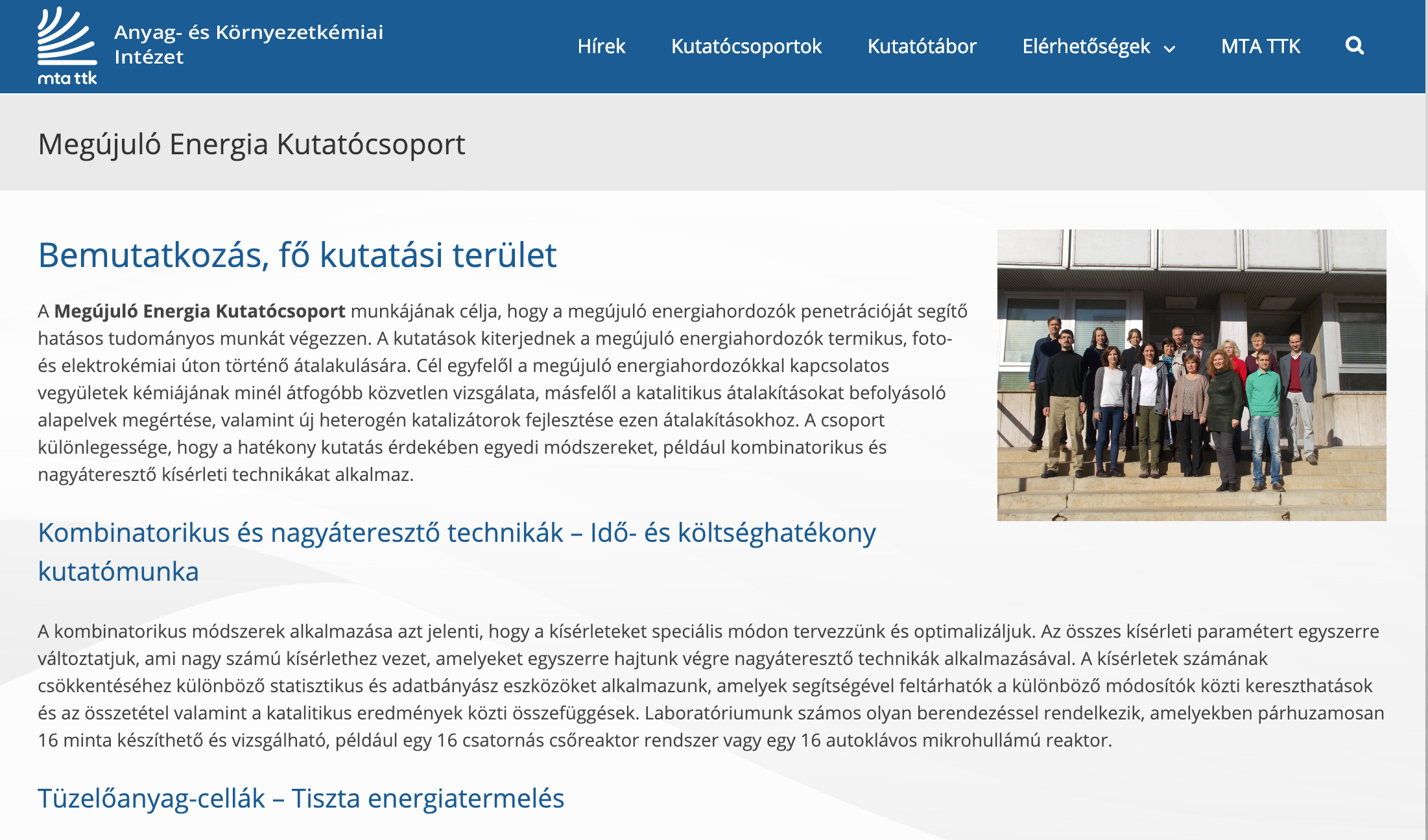

TTK Megújuló Energia Kutatócsoport.
RÉSZLETEK

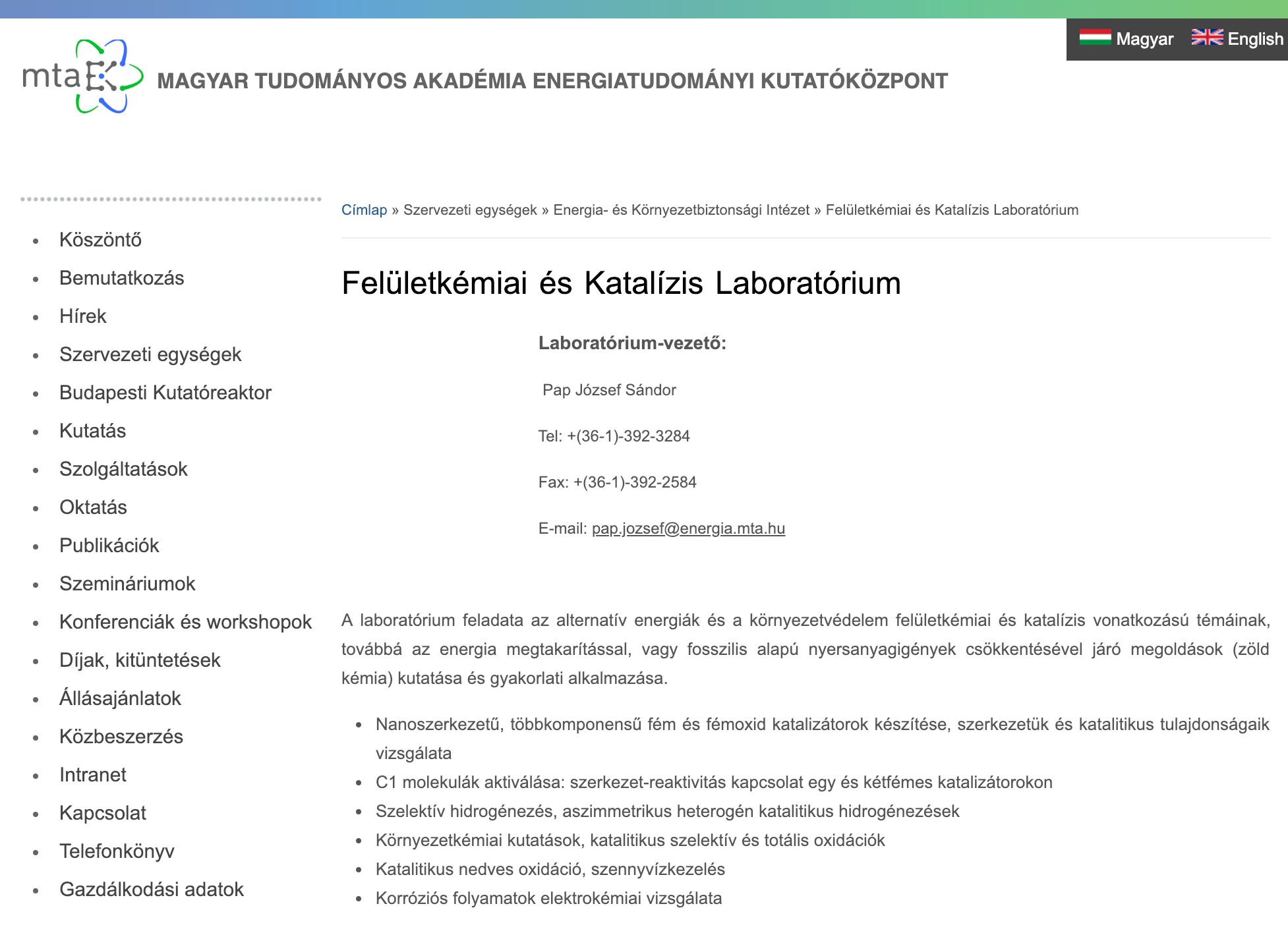

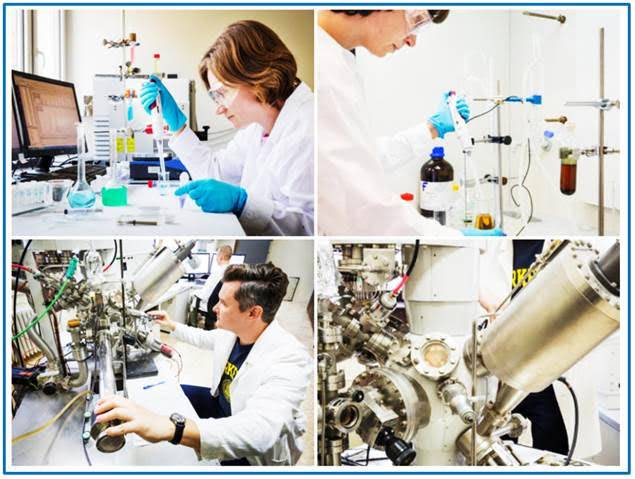

MTA Felületkémiai és Katalízis Laboratórium.
RÉSZLETEK

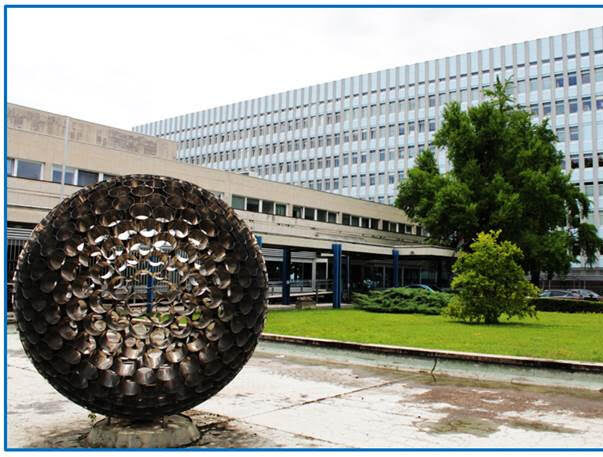

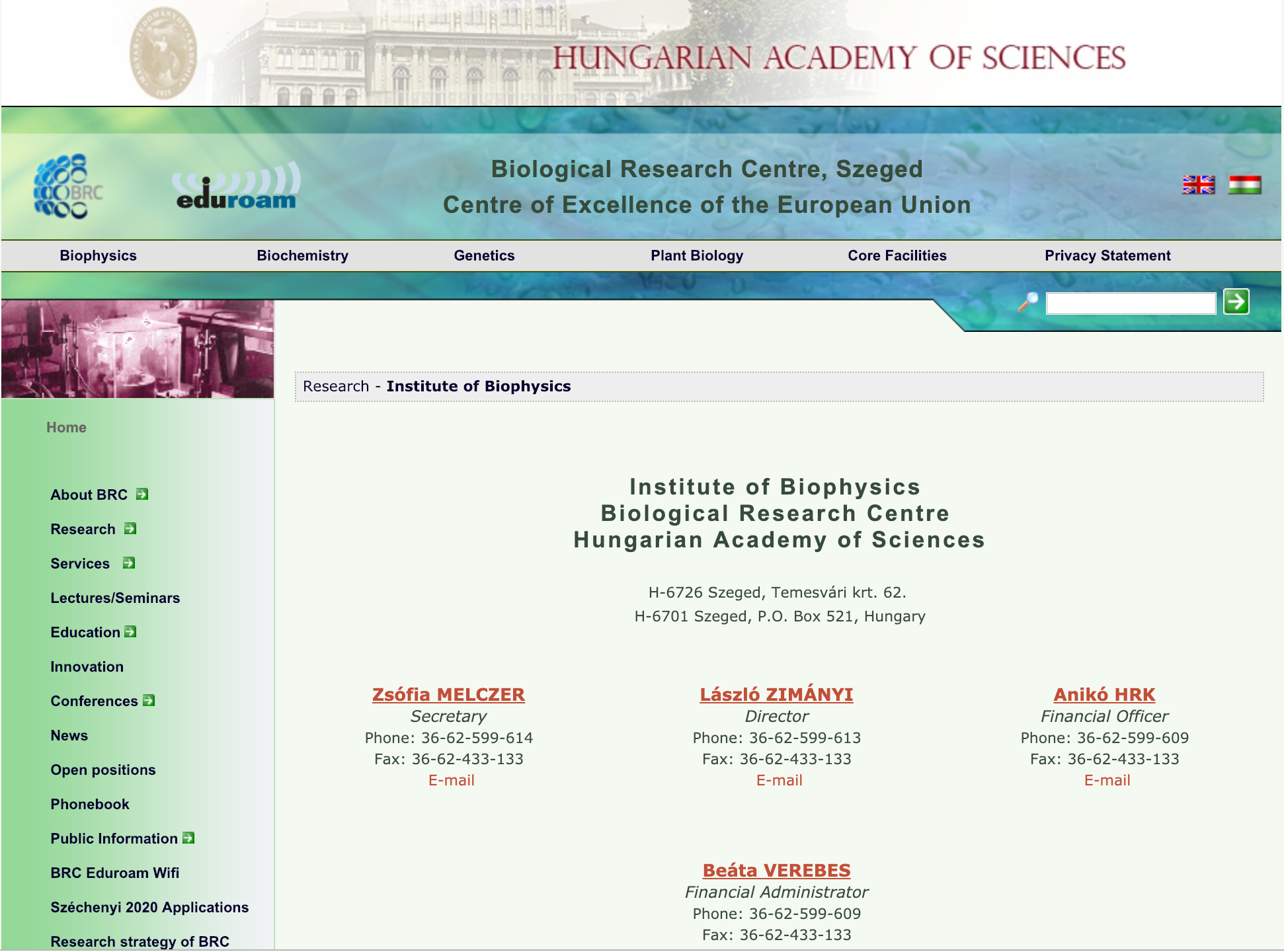

MTA Szegedi Biológiai Kutatóközpont, Biofizikai Intézet.
RÉSZLETEK

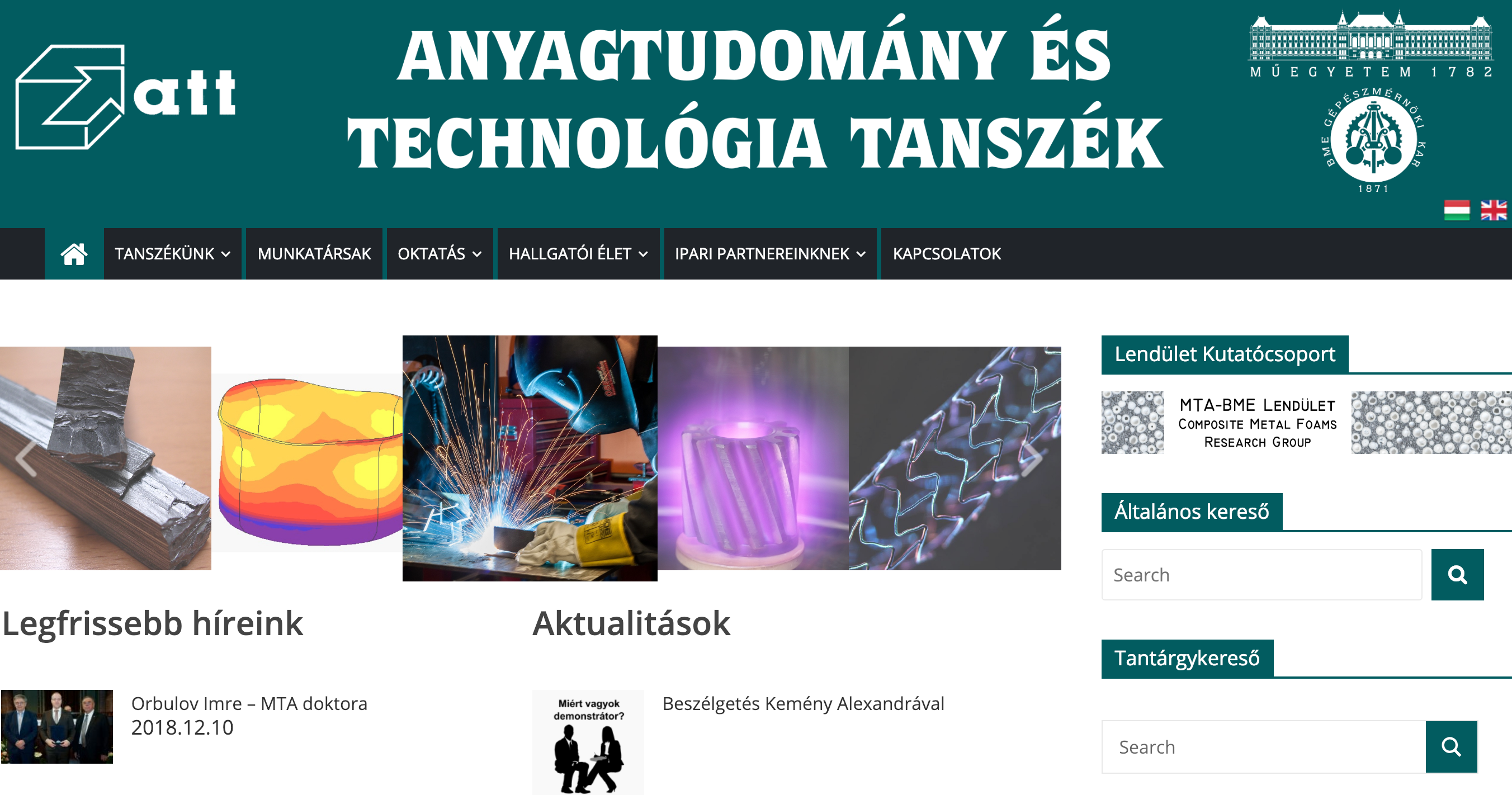

BMGE Anyagtudomány és Technológia Tanszék, Gépészmérnöki Kar.
RÉSZLETEK
