BioLogic MOS-500 Spektropolariméter – Miért különleges?
Az alábbi, eredetileg 2019-ben közölt áttekintés a MOS-500 optikáját és tartozékait mutatja be. A korábbi ábrákat megőriztük. Új konfigurációhoz a gyártó jelenlegi termékoldalát és az ajánlat pontos tartozéklistáját használja.
A MOS-500 innovatív és szabadalmaztatott háromfokozatú hullámhossz-választó rendszert használ, kikerülve a hagyományos prizma alapú monokromátorok korlátait.
A felépítés célja a széles hullámhossztartomány és a többféle optikai mérési mód támogatása; a használható érzékenység a mintától és a beállításoktól is függ.
A gyártó szerint az optika nitrogénes öblítése 195 nm alatti munkához szükséges. A gázellátást a konkrét berendezés kézikönyve alapján kell beállítani.
Egy szabványos kettős lámpa doboz hozzájárul a rendszer kényelméhez, és egy opcionális volfrámlámpa fokozza az IR teljesítményt.
Moduláris kialakításának köszönhetően a MOS-500 sokkal több, mint egy CD spektrofotométer. Többszörös detektálási módok és számos tartozékok, a stopped-flow-tól az ORD-ig állnak rendelkezésre, amelyek lehetővé teszik a rendszer alkalmazkodását különböző kutatásokhoz.
ÁLTALÁNOS SPECIFIKÁCIÓK
- Alaptartomány 163–950 nm; a jelenlegi termékoldal opcionálisan 1250 nm-ig terjedő változatot jelez. A „0 nm” jelölés fehérfény-beállítás, nem nulla hullámhosszúságú fény.
- Kettős fényforrás: szuper csendes 150 W Xe és Xe (Higany) léghűtéses,
volfrám lámpa rendelhető opciósan (léghűtéses) - Monokromátor: szabadalmaztatott kromatikus megvilágítási rendszert egy új kettős rácsos kialakítással
- ± 0,1 nm-es hullámhossz pontosság teljes hullámhossz tartományban
- Nitrogénöblítés: a hullámhossz és a használt konfiguráció szerinti gyártói előírással.
- Opcionális Peltier-szabályozás, külön tartó- és mintahőmérséklet-érzékeléssel; a tényleges pontosságot a tartozék adatlapján ellenőrizze.
- Alapvonal-stabilitás: az adott hullámhosszon és mérési időben ellenőrizendő.
- A CD felbontását ne azonosítsa a kimutatható jellel vagy a zajszinttel; a mérési feltételekhez tartozó specifikáció szükséges.
- CD jel linearitása: 3 Abs
- A régi leírás CD-tartománya ±7500 mdeg, módosított változatnál ±8000 mdeg volt; a konkrét konfigurációt ellenőrizni kell.
- Fotometriás tartomány: 0-3 Abs között maximális pontosság, 5 Abs-ig csak pontosságvesztéssel
- Fotometriás pontosság: ± 0,001 Abs
- Gyors és érzékeny
- Szabványos érzékelési módok: CD / Abszorbancia / HV, Fluoreszcencia, FD / CD, fluoreszcencia anizotrópia és polarizáció, LD, HPLC-CD
- Választható módok (opcionálisan): NIR-CD, ORD, DR-CD, Stopped-flow mérések és titrálás, Emissziós fluoreszcencia
- Vezérlés: mérés, programozás, ellenőrzés, adatfeldolgozás Biokin szoftver segítségével
- Méretek 139 x 32 x 39 (cm, szélesség x mélység x magasság)
Súly 35 kg
MIÉRT KÜLÖNLEGES A MOS-500 SPEKTROPOLARIMÉTER?
Alapvonal-stabilitás és hullámhosszválasztás
A hosszú méréseknél és titrálásoknál az alapvonal stabilitása különösen fontos. Az eredeti cikk versenytársakkal szembeni általános rangsorolása helyett az adott módszerhez tartozó zaj- és driftadatokat érdemes összevetni.
A MOS-500 egyesíti a szabadalmaztatott kromatikus megvilágítási rendszert egy új kettős rácsos kialakítással, amelyek biztosítják a széles hullámhossztartományt, diffrakciós hatékonyságot és pontosságot. Az UV-től a NIR-ig terjedő fény eloszlása homogén módon történik (prizmával a fény diszperziója kisebb a VIS / NIR tartományban, ami a hullámhossz-felbontás csökkenéséhez vezet).
A rácsos felépítés széles tartományban segíti a spektrális sávszélesség kezelését. A résméret, integrálási idő és detektorbeállítás hatását az adott mintán kell ellenőrizni; a jel–zaj viszony nem általánosan állandó az UV–NIR tartományban.
Alacsony zajszint
A fényút és a fotosokszorozó detektor kiválasztása a távoli UV-től a NIR-ig használható jel elérését szolgálja. Fluoreszcenciamérésnél a gerjesztési és emissziós hullámhosszt, szűrőket és detektorérzékenységet külön kell megadni. Speciális detektor vagy PMT szükségességét és kompatibilitását a konkrét konfiguráció alapján kell eldönteni.

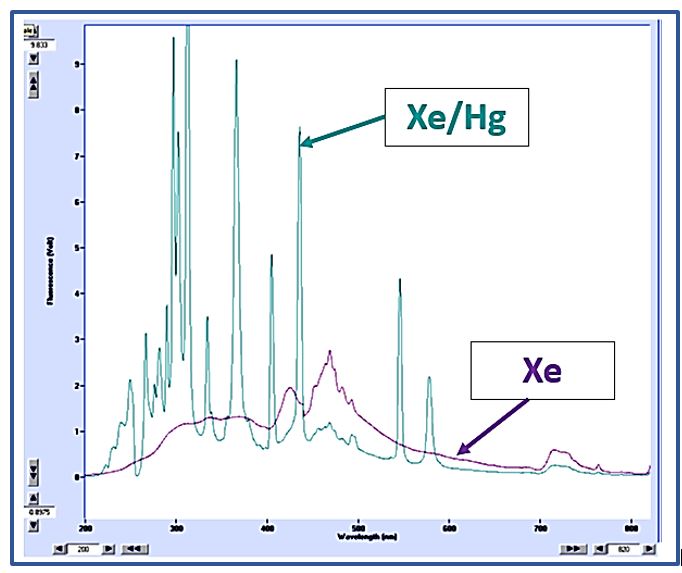

Dupla fényforrás
A MOS-500 Xenon / Xe (Higany) kettős fényforrással működik. A xenon lámpát előnyben részesítjük az UV-Vis számára és a higany lámpát egy adott hullámhosszú alkalmazáshoz.
A kettős lámpaház lehetővé teszi a fényforrások közötti váltást új optikai összeállítás nélkül. A fényforrást a szükséges hullámhosszhoz és jel–zaj viszonyhoz válassza; az eredeti „csak ez a műszer képes rá” állítás nem szolgál összehasonlító bizonyítékként.
A régi ismertető 75–200 W közötti volfrámlámpa-opciókat említ. A kiválasztott lámpát és teljesítményt a szállított rendszer dokumentációjában kell egyeztetni.

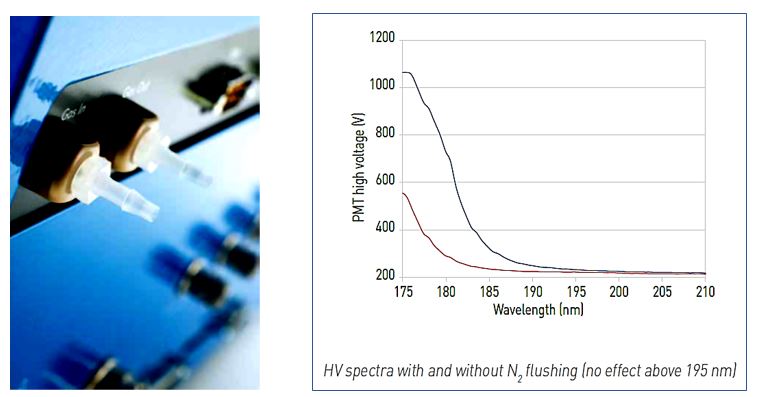

Nincs szükség N2 öblítésre 195 nm fölött
A távoli UV-ben az oxigén fényelnyelése és az optika védelme indokolhat nitrogénöblítést. Más műszerekre nem általánosítható, hogy 195 nm fölött az öblítés „haszontalan”; az adott optikai konstrukció és gyártói eljárás a mérvadó.
Egy másik ok az, hogy meg kell védeni az UV által oxigénből generált ózontól származó reflexiós bevonatokat, és más részeket.
A MOS-500 leírásában a gázellátás a fényforrás, az optikai pad és a mintatér külön zónáira oszlik. Az eredeti cikk 20 perc utáni leállítási javaslata nem általános üzemeltetési utasítás; a szükséges átöblítést, áramlást és leállítási sorrendet a kézikönyv írja elő.
A megfelelő gázellátás mellett ellenőrizze az alapvonalat és a detektorjel alakulását, különösen a rövid hullámhosszú határ közelében.

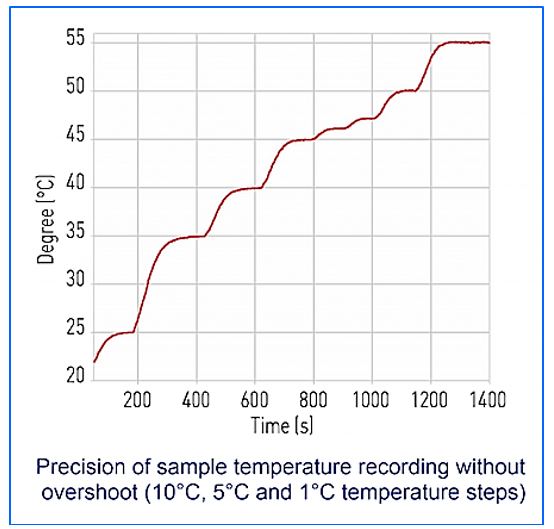

Nagypontosságú hőmérsékletszabályozás
A bemutatott BioLogic Peltier-tartozék két érzékelővel követi a tartó és a küvettában lévő minta hőmérsékletét. A közvetlen mintamérés segíti a hőmérsékleti program értelmezését, de nem garantál minden mintán túllövésmentes vagy pillanatszerű beállást. A ciklusok és lépések a Biokine szoftverben programozhatók.
A Peltier-rendszer védelmi funkciói nem helyettesítik a megfelelő hűtőkör csatlakoztatását. A régi szövegben említett 40 °C-os gradiens és 20 °C-os visszaállítás helyett az adott tartozék kézikönyvében megadott határokat és hibajelzéseket kell használni.
Hőmérsékleti lépésenként CD-spektrum rögzíthető, vagy egy hullámhosszon követhető a CD-jel változása. A denaturációs átmenetből például Tm becsülhető; ΔCp és ΔS meghatározásához megfelelő termodinamikai modell, elegendő adat és a feltevések ellenőrzése szükséges.

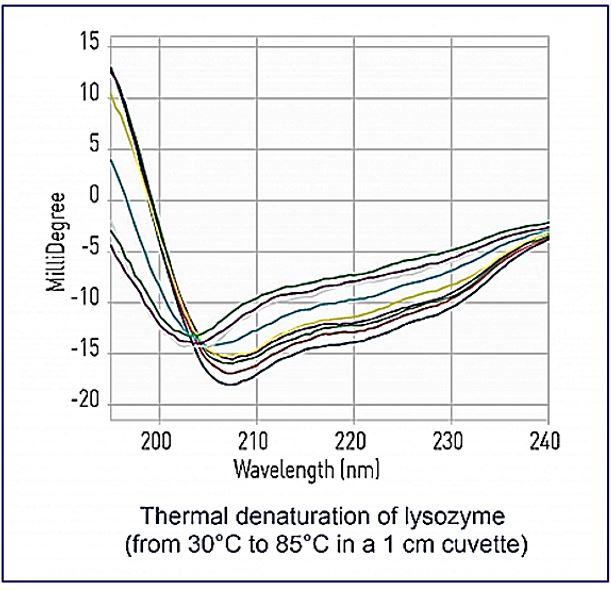

Az alábbi rajzon, példaként, bemutatjuk a lizozim denaturálással kapott adatokat a MOS-500-n mérve a peltier elem felhasználásával.
Többcellás Peltier-tartozék
A bemutatott négycellás tartó több minta hőmérsékleti programját és automatikus mérését teszi lehetővé, cellánként mágneses keveréssel. A minták fényútba mozgatása nem azonos négy egyidejű optikai mérőcsatornával. A korábbi szöveg és ábra eltérő hőmérsékleti tartományt közölt; a konkrét tartó, küvetta és keringető egység együttes specifikációját kell használni. A Biokine vezérli a pozícióváltást és a hőmérsékleti programot.

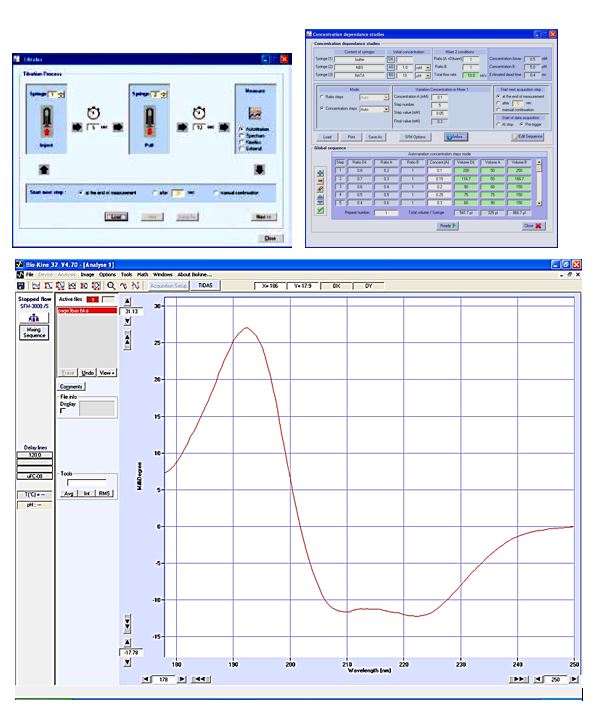

Intuitív szoftver
A MOS-500 és az összes tartozék teljesen vezérelhető a Biokine szoftverből. Az akvizíció paraméterei
kiválaszthatóak egy ablakból a kísérlet könnyű tervezéséhez. Az adatfájlok különböző formátumokban menthetők el belső elemzésre, vagy könnyen exportálhatóak másodlagos, például szerkezeti elemző szoftverrel történő feldolgozásra.
